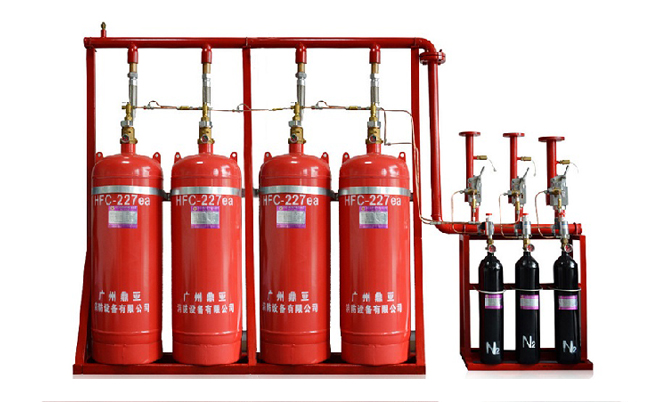

七氟丙烷氣體滅火系統按常用結構可分為管網滅火系統和無管網滅火系統，有管網系統可以用同一套系統保護多個防護區，不同防護區發生火災時，系統針對性的噴放。今天就先給大家分享一下管網七氟丙烷氣體滅火系統的相關組成。

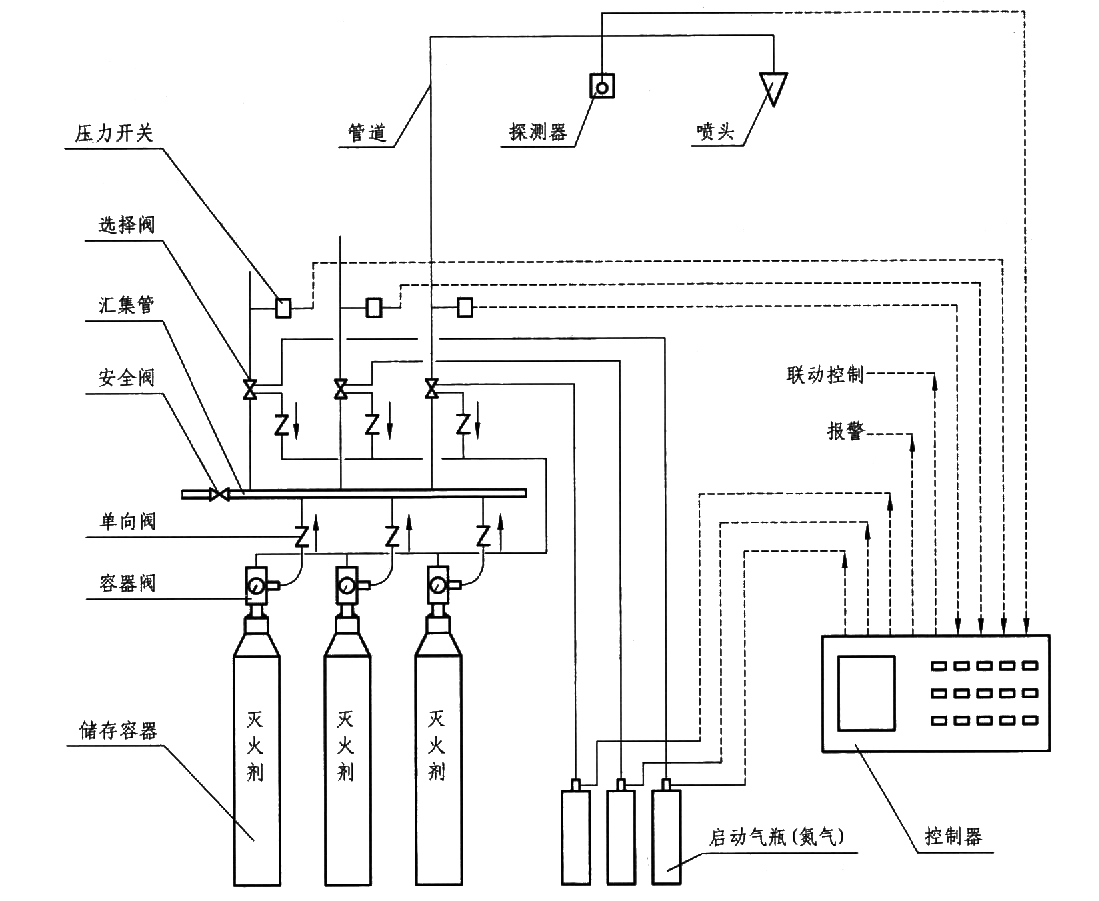

一、管網七氟丙烷系統示意圖
管網七氟丙烷氣體滅火系統是指按一定的應用條件進行設計計算，將滅火劑從儲存裝置經由干管、支管，輸送至噴放組件實施噴放的滅火系統。其滅火劑瓶組和驅動氣體瓶組設置在專用的氣瓶間，通過管道將滅火劑輸送到防護區。通過噴嘴將滅火劑噴散霧化。相對IG541、二氧化碳滅火系統，七氟丙烷系統成本更低具有更好的安全性和可靠性被廣泛采用。
二、系統分類
氣體滅火系統按結構可分為無管網滅火系統和有管網滅火系統，管網系統可分為組合分配系統和單元獨立系統。
組合分配系統：組合分配系統是指用一套滅火系統儲存裝置同時保護兩個或兩個以上防火區或保護對象的氣體滅火系統。智淼消防氣體滅火
單元獨立系統：單元獨立系統是指用一套滅火劑儲存裝置保護一個防護區的滅火系統。

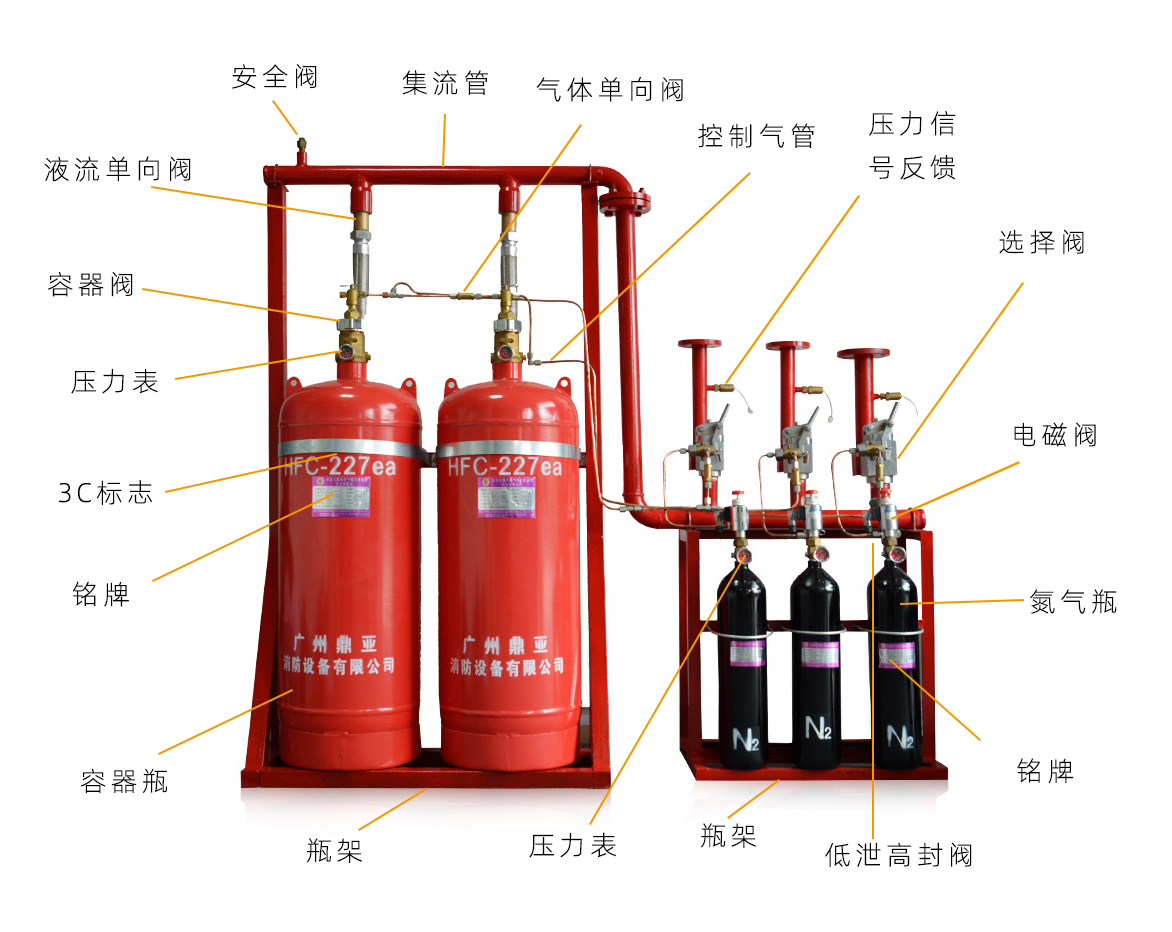

三、系統組件
瓶架：用于固定驅動氣體瓶組或滅火劑瓶組的框架。
電磁閥：接收啟動信號，開啟驅動氣體瓶組容器閥。
驅動氣體瓶組容器閥：密閉驅動氣體，容器閥上應設置安全泄壓裝置和壓力表。
驅動氮氣瓶組：用于儲存氮氣。
低泄高封閥：低泄高封閥平時處于開啟狀態，少量的驅動氣體泄漏可以從此泄放，避免系統誤操作。當系統啟動時，啟動管路壓力迅速升高，低泄高封閥自動關閉，確保系統正常啟動。
驅動管路：用于輸送驅動氮氣。
選擇閥：用于分區控制，平時關閉，通過驅動氣體或電磁閥打開。
驅動氣體管路單向閥：防止驅動氣體倒流和反沖。
滅火劑瓶組容器閥：容器閥將七氟丙烷滅火劑密封在儲瓶中，七氟丙烷容器閥帶壓力表，用于檢測滅火劑泄漏。
滅火劑管路單向閥：防止集流管的滅火劑倒流。
集流管：匯集滅火劑。
安全閥：防止集流管超壓。
壓力信號反饋裝置：感應管網壓力，反饋指示噴放成功信號。
滅火劑輸送管道：輸送滅火劑。
噴嘴：噴散、霧化滅火劑。

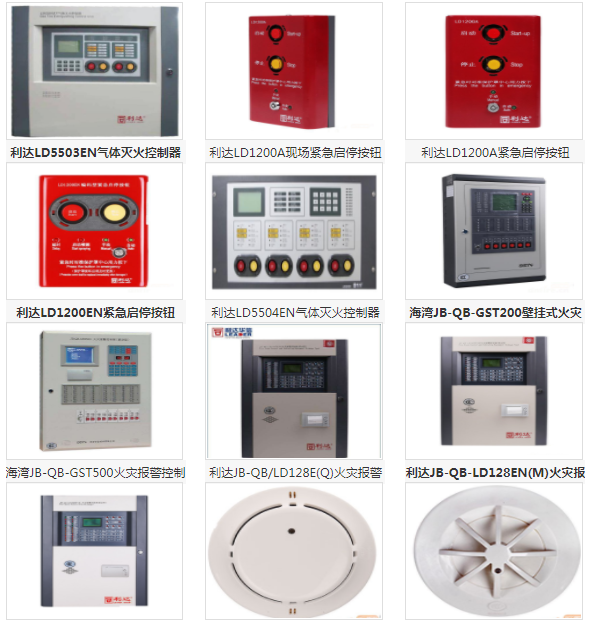

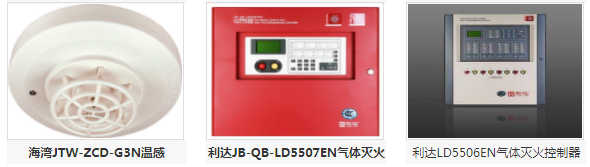

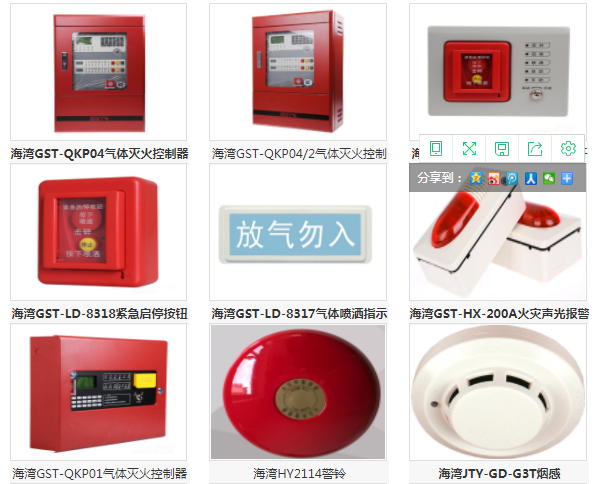

四、消防氣體滅火控制系統配件
五、設計要求
1. 組合分配系統的滅火劑設計用量是按最大的一個防護區或保護對象來確定。
2. 組合分配系統的每個防護區都安裝有選擇閥。選擇閥平時關閉，當某個防護區需要滅火，則打開對應防護區的選擇閥，向指定的防護區釋放滅火劑。其公稱直徑應與該防護區滅火系統的主管道公稱直徑相等。選擇閥應設置在儲存容器間內，應靠近儲存容器且便于操作。
3. 組合分配系統啟動時，選擇閥應在容器閥開啟前或同時打開。
注：
1)在組合分配系統中，每個防護區或保護對象的管道上應設一個選擇閥。在火災發生時，可以有選擇地打開出現火情的防護區或保護對象管道上的選擇閥噴放滅火劑滅火。選擇閥上應設標明防護區或保護對象的永久性銘牌是防止操作時出現差錯。
2)在組合分配系統中，如選擇閥設置在儲存容器間外或防護區，則可能導致集流管道過長，容易引起氣、液分離或出現干冰堵塞的情況。而不能有效滅火，甚至導致滅火失敗。因此，對選擇閥的設置位置提出了限制要求。
4. 組合分配系統的啟動管路上需要增加氣體單向閥，用于分配控制對應防護區滅火劑儲瓶組的開啟數量。
5. 在儲存容器或容器閥上，應設安全泄壓裝置和壓力表。組合分配系統的集流管，應設安全泄壓裝置。安全泄壓裝置的動作壓力，應符合相應氣體滅火系統的設計規定。
6.采用氣體滅火系統的防護區內應設計安裝機械泄壓口。

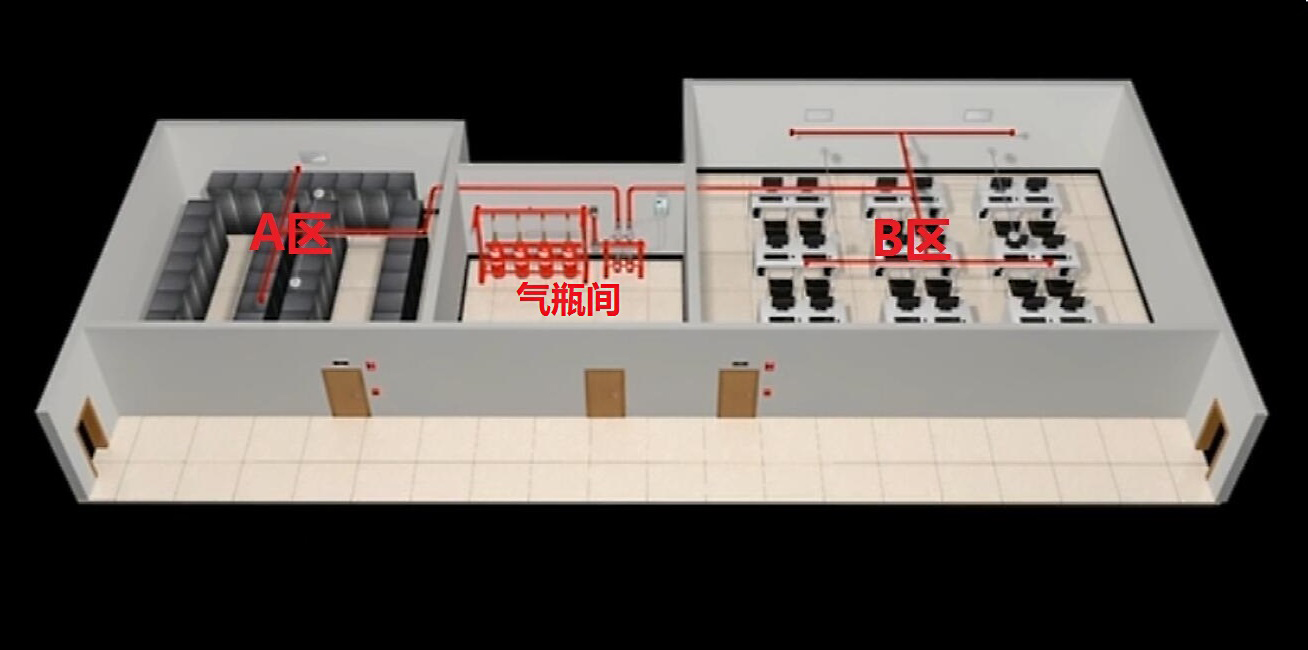

六、分配系統噴放過程描述
當B防護區發生火災時，氣體滅火控制器向B區驅動氣瓶上的的電磁驅動裝置發出啟動指令，B區驅動氣瓶容器閥打開，驅動氣體進入驅動管路，低泄高封閥關閉，驅動氣體打開B區選擇閥，通過驅動氣體管路上的單向閥打開本防護區所對應的滅火劑瓶組的容器閥，滅火劑通過虹吸管，容器閥、高壓軟管、單向閥進入集流管，通過B區選擇閥，滅火劑輸送管道，噴嘴釋放至B防護區。信號反饋裝置感應管網壓力，向控制主機反饋噴放成功的指令。
