智淼消防技術指導-管網式七氟丙烷滅火裝置安裝
七氟丙烷（HFC-227ea/FM200）主要適用于撲救固體表面火災、液體火災、滅火前能切斷氣源的氣體火災和電氣火災。

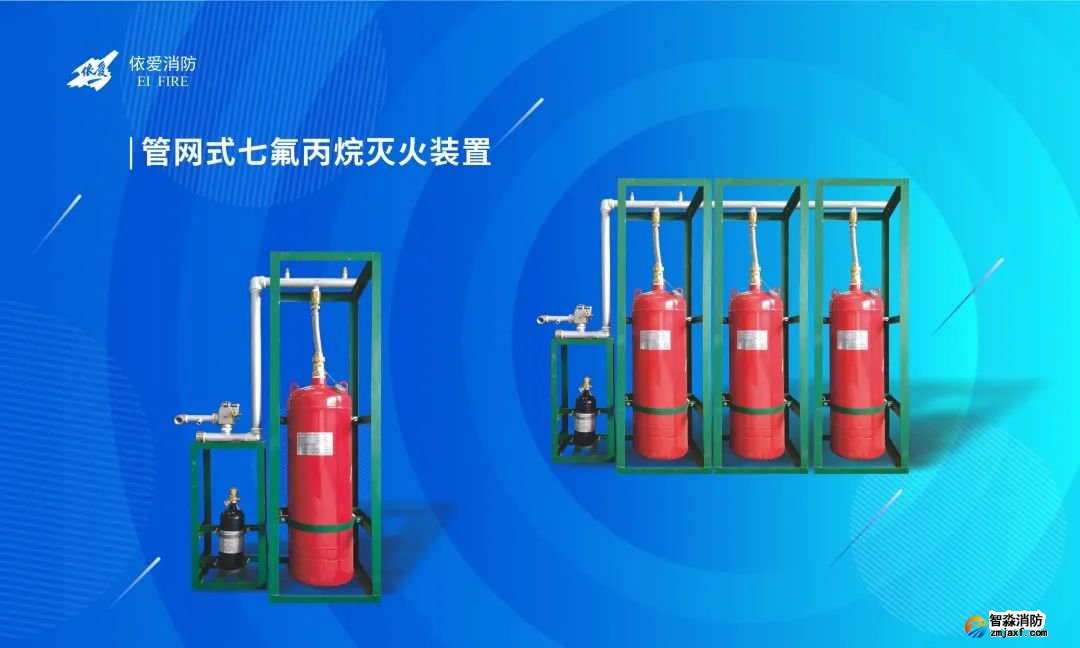

管網式七氟丙烷滅火設備常用于保護內含多個防護區的建筑和體積較大的防護區。
安裝前準備工作
（1）由現場安裝人員對滅火劑鋼瓶進行檢查，鋼瓶漆面無明顯刮痕（如明顯刮痕，需安裝完成后進行補漆），瓶身無撞擊痕跡，無明顯坑洼，鋼瓶與容器閥連接處無氣泡或明顯漏氣情況。
（2）容器閥表面完好，無撞擊痕跡，頂部紅色保護螺帽能保證取下，安裝壓力表處，墊圈是否遺落。
（3）開箱檢查產品其他配件是否有漏發或丟失的情況，滅火劑瓶組架、驅動氣體瓶組架、氣驅動器、壓力表、驅動氣體瓶組（包含容器閥、容器、電磁型驅動裝置、壓力表等）、連接管、單向閥、集流管、低泄高封閥、安全泄放裝置、選擇閥（單元獨立系統可以不使用）、信號反饋裝置、噴嘴、噴嘴罩（可選）、合格證、裝置銘牌等。

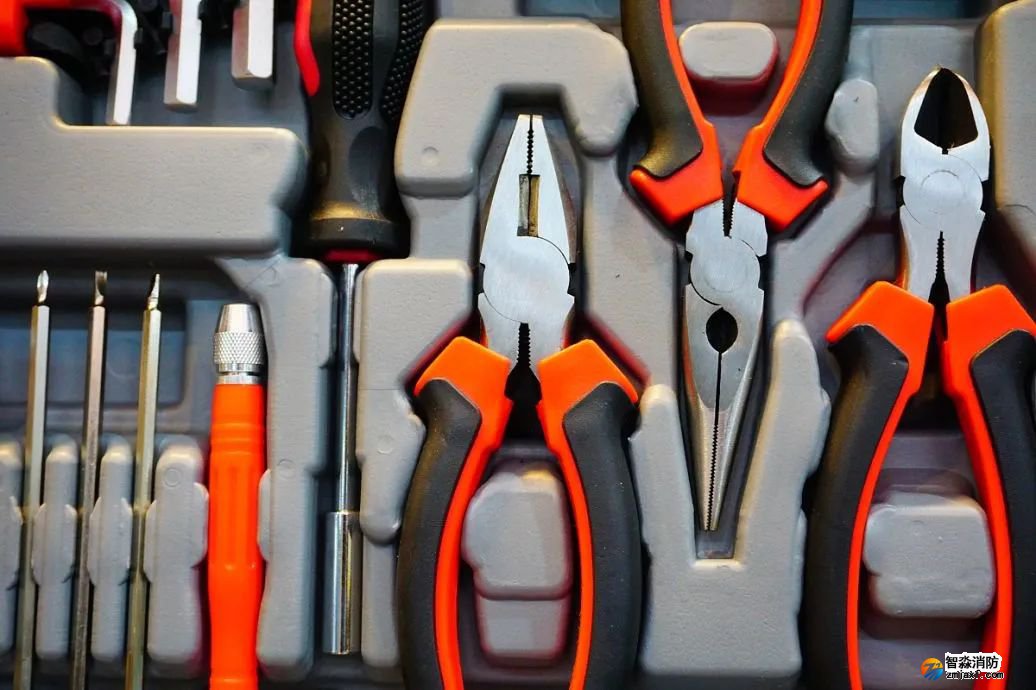

大號管鉗（扳手）、小號活口扳手（兩個）、銅管擴孔工具、生料帶、彎管器、（可用手代替）量尺（非必須品）。
（1）將瓶組架包裝拆開（包含滅火劑/驅動瓶瓶組架），按照瓶組架樣式完成組裝，檢查連接部分，保證連接牢固如圖，擋架（固定瓶箍的橫梁）可以固定在瓶組架中部或一側，當滅火劑瓶組為兩排排列時，必須固定在中部。
（2）將集流管包裝拆開，按照樣例將集流管放在瓶組架上，用管箍卡住（先不需要緊固）；

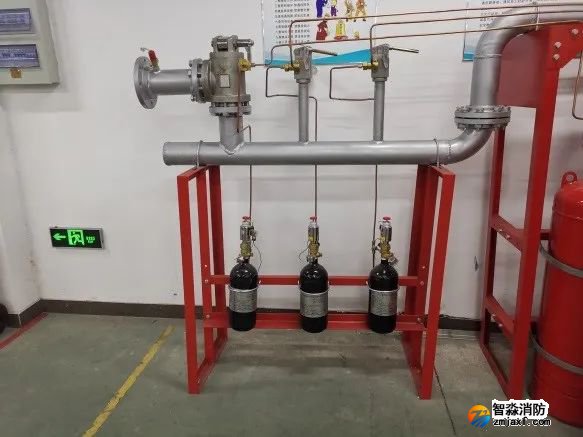

（3）根據與集流管連接的管道布置的位置，放置驅動氣瓶瓶組架，方便集流管與相應的管道連接；
（4）將在滅火劑瓶組架上的集流管段和驅動氣體瓶組上的集流管段連接，將管箍緊固，檢查集流管連接是否密封牢固（墊圈等不要忘記）；

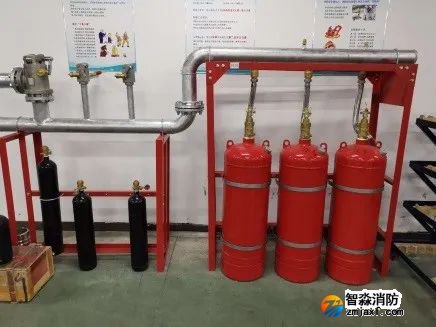

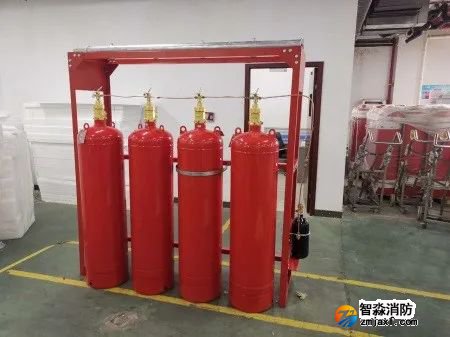

滅火劑瓶組、驅動氣瓶組包裝拆除后，將瓶組推進組裝好的瓶組架相對應的位置里，用瓶箍固定，沒用晃動，銘牌對向外側。
滅火劑瓶組
（1）將氣驅動器裝在瓶組上；
（2）液體單向閥裝在集流管上（與集流管相連的一端采用生料帶密封）；

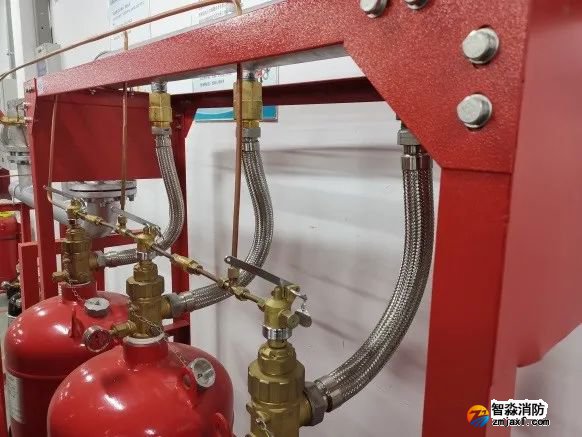

（3）用高壓軟管將容器閥和液體單向閥連接（QYD32采用生料帶密封，QYD40、50采用密封圈密封）。
驅動氣瓶組：將電磁驅動裝置裝在驅動瓶上。

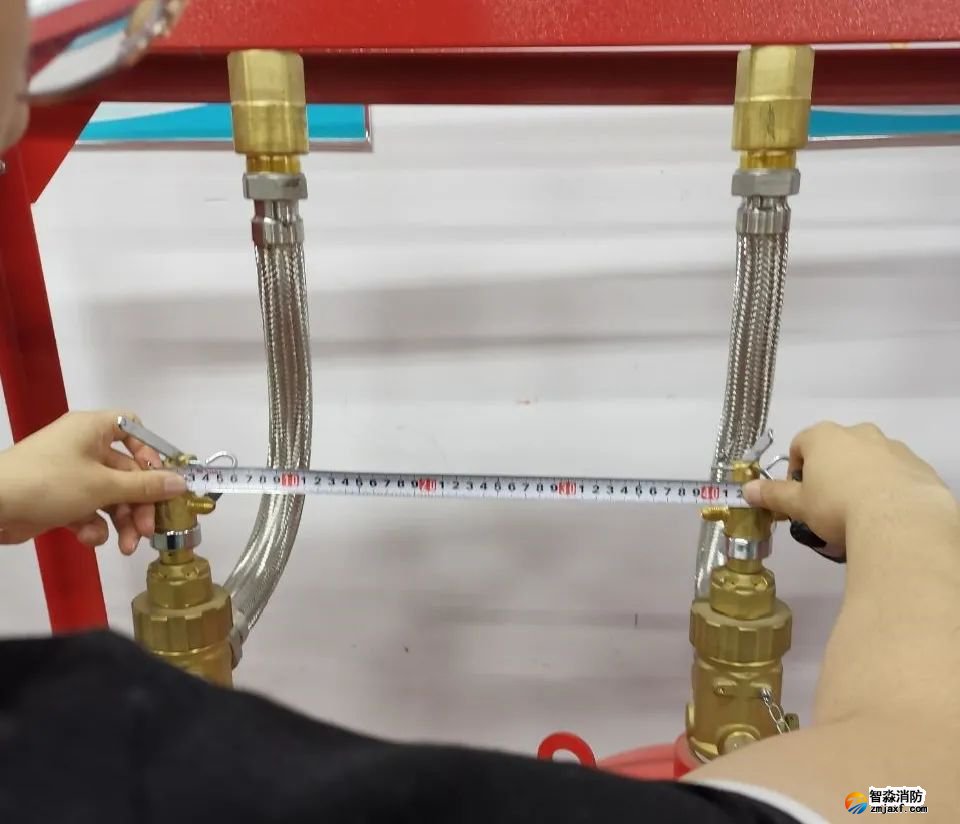

（1）測量相鄰氣驅動器之間的距離，根據測量的長度裁剪紫銅管（如圖中卷尺4-40）；

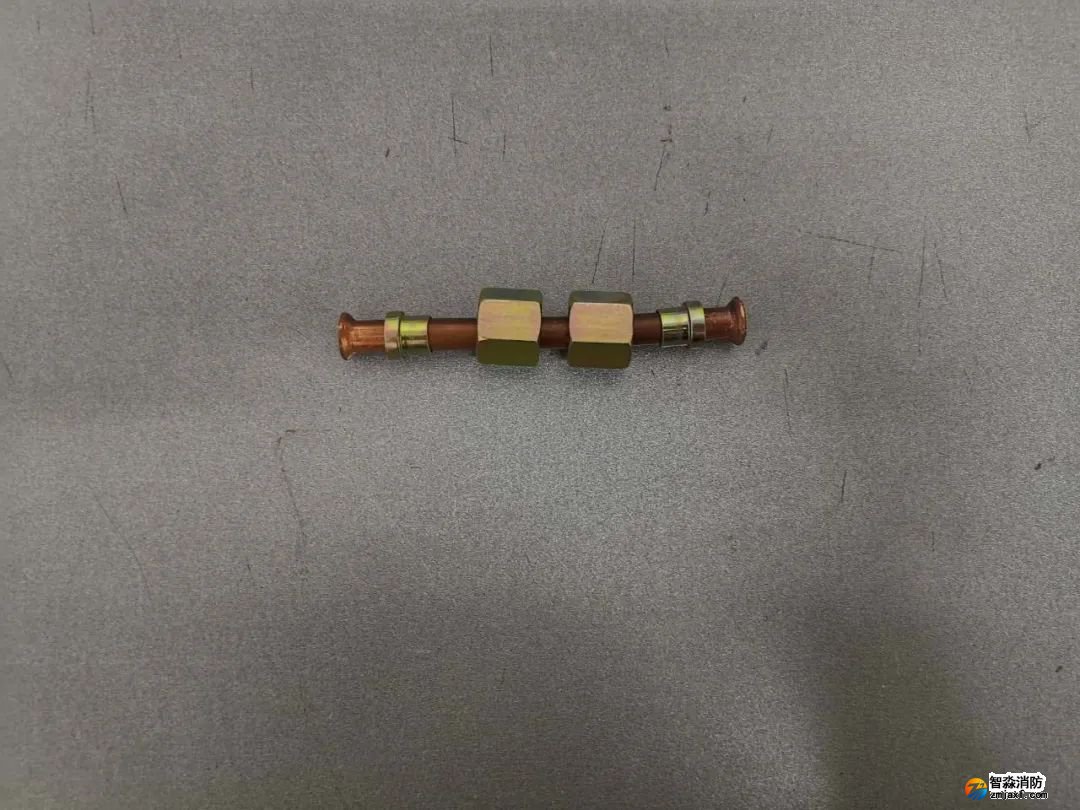

（2）使用擴孔工具和卡套螺母（先套卡套螺母，后擴孔），加工完成紫銅管；

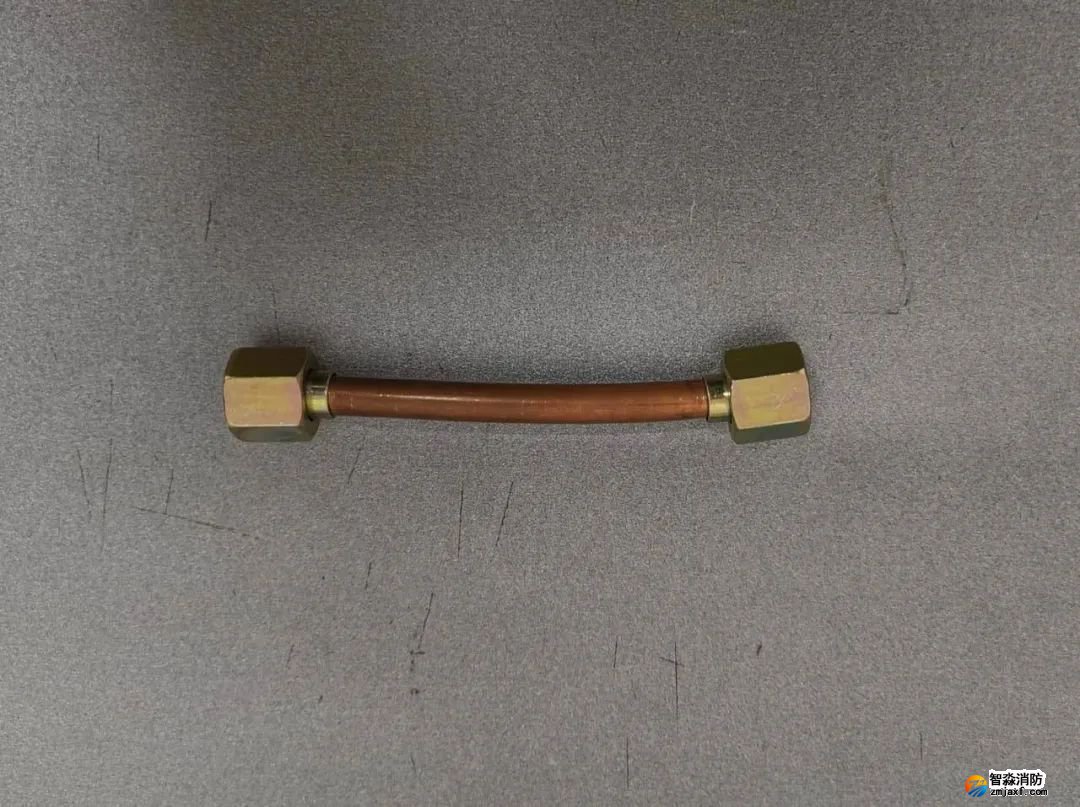

（3）使用加工完成的紫銅管，將各驅動器連接（氣驅動器之間有氣體單向閥的不用）

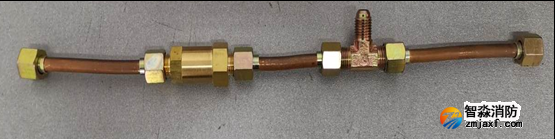

（4）圖紙中氣驅動器之間有氣體單向閥的，使用較短的紫銅管加工好，將氣體單向閥、三通、氣驅動器連接在一起；

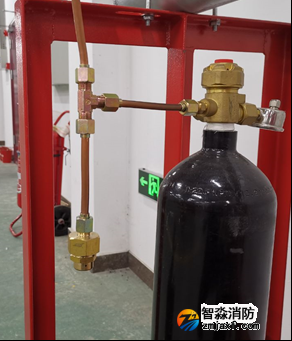

（5）使用較短的紫銅管加工好，將低泄高封閥（驅動氣瓶用）、三通、氣驅動器連接在一起；

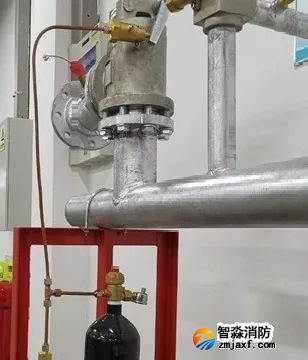

（6）測量連接驅動氣瓶的三通到驅動氣瓶所對應的選擇閥的距離（無需選擇閥的測量對應氣驅動器的距離），裁剪紫銅管，使用加工完成的紫銅管將驅動氣瓶和選擇閥連接（與驅動氣瓶連接的為正面接口）；
（7）測量選擇閥到對應氣驅動器或三通的距離，裁剪紫銅管，使用加工完成的紫銅管連接起來（之間有氣體單向閥的，加上氣體單向閥，注意單向閥箭頭方向）；
（8）最末端氣驅動器用閉孔卡套螺母，擰緊封閉；所有連接處，加固擰緊，保證不松弛。
1、 確認選擇閥的安裝位置與墻面的安裝距離。瓶組、驅動瓶距離墻面或兩操作面之間距離不小于1米。根據圖紙設計要求，準確安裝氣體單向閥的數量和位置。
2、 對應防護區驅動瓶和選擇閥應有防護區名稱的標識牌；用扳手工具逆時針?biāo)砷_壓力表前的螺帽，待壓力表有氣壓顯示時，順時針旋緊關閉。
3、 安裝完畢后讓購買方代表檢查無誤后簽字。
管網式七氟丙烷滅火設備可分為單元獨立系統、組合分配系統，主要由滅火劑瓶組、驅動氣體瓶組、集流管、選擇閥、噴嘴、低泄高封閥、信號反饋裝置等組成。
